有效提高连铸吉林中间包水口的使用寿命的几个措施

安阳长泰硅业有限公司为您免费提供定径水口锆芯,中间包定径水口,浸入式水口等相关信息发布,敬请关注!

　　有效提高连铸中间包的使用寿命的几个措施

　　连铸吉林中间包水口是连铸过程的关键设备之一，具有稳流、分流的作用，对连铸操作顺行和保证钢水质量都起到十分重要的作用。中间包的稳定浇注有利于延长钢水在中间包内的停留时间，均匀钢水的温度和成分。但是，中间包冲击区附近工作层受钢水冲刷侵蚀过快，制约中间包的使用寿命。通过在中间包钢水冲击区增加稳流器，能够减缓钢水对冲击区附近中间包的工作层的冲刷，从而进一步提高包龄。安装稳流器后，钢水在中间包内的运动轨迹发生改变，减小了附加环流，基本上消除了短路流，减少了卷渣，促进了夹杂物的上浮。但是仍然存在中间包水口两侧拐角处、座砖、上水口冲刷侵蚀严重、温度高的问题，降低了中间包水口使用寿命，造成热换甩坯增加、钢铁料消耗高以及耐材成本增加。因此需对连铸中间包冶金工艺进行改进优化，提高中间包使用寿命，保障钢水洁净度，改善铸坯质量，满足用户要求。莱芜分公司炼钢厂通过采取有效措施，取得了较好的冶金效果。

　　1、工艺流程及存在问题

　　工艺流程：50t复吹转炉→精炼→连铸钢包回转台→中间包水口→稳流器→上水口→结晶器。

　　1）莱钢炼钢厂老区连铸机中间包水口工作层经多次扩容改造，工作衬相对较薄，包壁工作衬厚度在80mm左右，且中间包包壳多年使用未有更新，包壳变形严重，致使包壁厚度不均。近期使用48h以上中间包工作层渣线部位侵蚀厚度在40mm以上，中间包渣线、冲击区侵蚀严重。中间包渣线部位侵蚀后，导致该部位测温较吉林其他部位高50℃以上。

　　2）目前连铸机塞棒中间包水口生产中，塞棒棒头受到中间包内钢水的不均匀、强力冲刷，在使用12h后导致塞棒棒头不均匀、过快侵蚀，造成塞棒中间包无法稳定控流，是限制塞棒中间包使用寿命的关键因素。

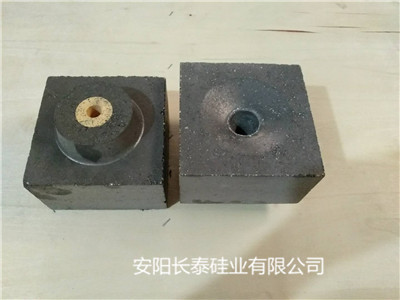

　　3）定径中间包水口在使用寿命后期，中间包水口过快侵蚀，吉林锆芯脱落，经常出现水口堵塞、连铸断流的问题，严重影响连铸高效化生产。以上因素导致非计划更换中间包水口情况较多，严重影响中间包寿命的提升，给连铸机的安全、稳定生产带来较大风险。

定径水口锆芯型号？中间包定径水口订做多少钱？浸入式水口报价？安阳长泰硅业有限公司提供大量品质可靠的水口、锆芯等产品及相关资讯服务，欢迎来电咨询！
